ASME B16.9 fittings adalah standar yang banyak digunakan untuk pipe fittings industri, terutama pada jenis factory-made wrought buttwelding fittings. Standar ini menjadi acuan penting dalam menentukan dimensi, toleransi, rating, pengujian, dan marking pada fitting pipa yang digunakan dalam sistem perpipaan industri.
Apa Itu ASME B16.9 Fittings?
ASME B16.9 fittings adalah pipe fittings yang mengikuti standar dimensi ASME B16.9 untuk factory made wrought buttwelding fittings. Standar ini digunakan untuk fitting pipa yang dipasang dengan metode butt weld atau pengelasan pada ujung pipa.
Standar ini tidak menjelaskan jenis material utama, melainkan mengatur dimensi dan ketentuan teknis fitting. Material fitting biasanya mengacu pada standar lain seperti ASTM A234 WPB untuk carbon steel, ASTM A403 untuk stainless steel, atau standar material lain sesuai kebutuhan proyek.
Dengan adanya standar ASME B16.9, fitting dari berbagai produsen dapat memiliki acuan ukuran yang lebih seragam. Hal ini membantu proses desain, pengadaan, fabrikasi, instalasi, dan inspeksi sistem perpipaan menjadi lebih mudah dan terkontrol.
Mengapa ASME B16.9 Penting dalam Sistem Pipa Industri?
ASME B16.9 penting karena sistem perpipaan industri membutuhkan komponen yang presisi. Jika fitting tidak sesuai dimensi, proses pemasangan bisa terganggu, sambungan las menjadi tidak ideal, dan risiko kebocoran dapat meningkat.
Dalam proyek industri, kesalahan kecil pada ukuran fitting dapat berdampak besar. Misalnya, elbow yang tidak sesuai radius dapat mengubah jalur pipa, reducer yang tidak sesuai ukuran dapat mengganggu transisi aliran, atau tee yang tidak sesuai dimensi dapat menyulitkan proses penyambungan ke jalur cabang.
Standar ASME B16.9 membantu memastikan bahwa fitting memiliki ukuran, bentuk, toleransi, dan marking yang sesuai dengan kebutuhan sistem. Dengan begitu, fitting dapat dipasang lebih tepat dan mendukung keandalan sistem perpipaan dalam jangka panjang.

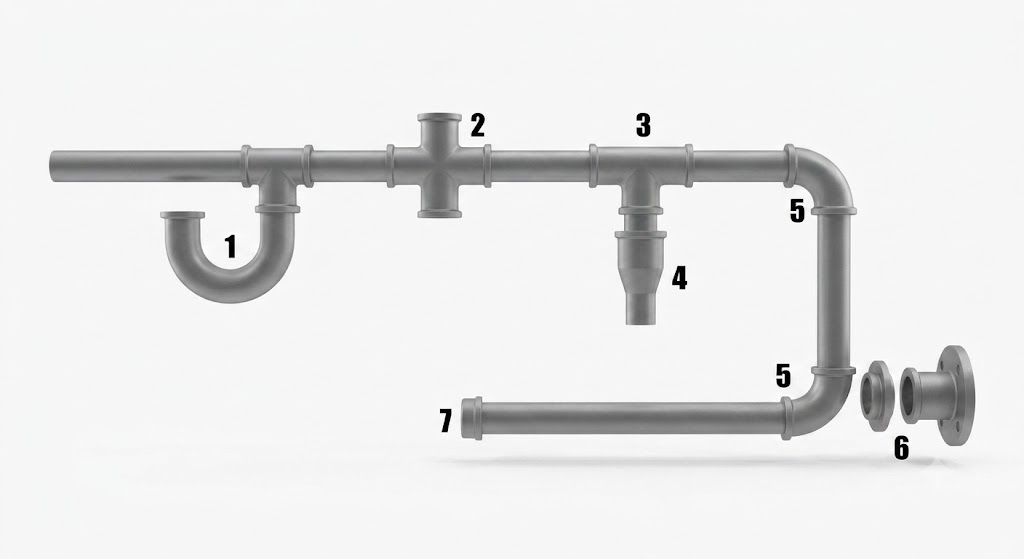

Apa Saja Jenis Fittings yang Menggunakan ASME B16.9?
ASME B16.9 digunakan pada berbagai jenis butt weld fittings yang banyak ditemukan dalam sistem perpipaan industri. Setiap jenis fitting memiliki fungsi yang berbeda sesuai kebutuhan desain pipa.
- Elbow digunakan untuk mengubah arah aliran pipa, biasanya dalam sudut 45 derajat, 90 derajat, atau 180 derajat
- Tee digunakan untuk membagi atau menggabungkan aliran dari jalur utama ke jalur cabang
- Reducer digunakan untuk menyambungkan pipa dengan diameter berbeda
- Cap digunakan untuk menutup ujung pipa pada sistem perpipaan
- Cross digunakan untuk membagi aliran ke beberapa arah pada desain perpipaan tertentu
- Stub end digunakan bersama lap joint flange untuk sistem yang membutuhkan kemudahan pembongkaran atau inspeksi
- Return bend digunakan untuk membalik arah aliran pada sistem perpipaan tertentu
Jenis fitting tersebut biasanya dipilih berdasarkan kebutuhan desain, ukuran pipa, arah aliran, tekanan kerja, temperatur, dan jenis fluida yang mengalir di dalam sistem.
Apa Perbedaan ASME B16.9 dan ASTM?
ASME B16.9 dan ASTM sering disebut bersamaan, tetapi keduanya memiliki fungsi yang berbeda. ASME B16.9 mengatur dimensi, toleransi, rating, pengujian, dan marking pada butt weld fittings. Sementara itu, ASTM lebih sering digunakan untuk menentukan standar material.
Contohnya, sebuah fitting dapat disebut sebagai ASTM A234 WPB ASME B16.9. Dalam penulisan tersebut, ASTM A234 WPB menunjukkan material carbon steel yang digunakan, sedangkan ASME B16.9 menunjukkan standar dimensi fitting tersebut.
Perbedaan ini penting dipahami agar tidak salah membaca spesifikasi. Fitting yang sesuai material belum tentu sesuai dimensi jika tidak mengikuti standar dimensi yang diminta. Begitu juga sebaliknya, fitting dengan dimensi sesuai belum tentu cocok jika materialnya tidak sesuai dengan kebutuhan fluida, tekanan, atau temperatur kerja.
Standar Apa Saja yang Sering Berkaitan dengan ASME B16.9?
Dalam sistem perpipaan industri, ASME B16.9 biasanya digunakan bersama standar lain. Tujuannya agar seluruh komponen memiliki kesesuaian dari sisi dimensi, material, sambungan, dan aplikasi.
Beberapa standar yang sering berkaitan dengan ASME B16.9 antara lain.
- ASTM A234 untuk fitting carbon steel dan alloy steel pada layanan temperatur sedang hingga tinggi
- ASTM A403 untuk wrought stainless steel piping fittings
- ASTM A420 untuk fitting carbon steel dan alloy steel pada aplikasi temperatur rendah
- ASME B16.25 untuk detail ujung sambungan butt weld
- ASME B16.5 untuk flange dan flanged fittings
- ASME B16.47 untuk flange berdiameter besar
- MSS SP-43 untuk wrought stainless steel butt welding fittings tertentu
- MSS SP-75 untuk high strength butt welding fittings pada pipeline bertekanan tinggi
Standar-standar tersebut dapat digunakan sesuai kebutuhan proyek. Karena itu, dalam proses pengadaan, spesifikasi fitting sebaiknya ditulis secara lengkap agar tidak terjadi kesalahan material atau dimensi.
Apa Saja Hal yang Diatur dalam ASME B16.9?
ASME B16.9 mengatur beberapa aspek penting pada factory-made wrought buttwelding fittings. Ketentuan ini membantu memastikan fitting memiliki bentuk dan ukuran yang sesuai untuk digunakan dalam sistem perpipaan industri.
Beberapa hal yang termasuk dalam cakupan standar ini meliputi.
- Overall dimensions atau ukuran keseluruhan fitting
- Tolerances atau batas penyimpangan ukuran yang diperbolehkan
- Ratings atau ketentuan rating yang berkaitan dengan penggunaan fitting
- Testing atau ketentuan pengujian yang diperlukan
- Markings atau penandaan pada produk fitting
- Ukuran fitting dari NPS kecil hingga besar sesuai cakupan standar
- Ketentuan untuk fitting dengan berbagai ketebalan dinding yang dapat diproduksi
Dengan cakupan tersebut, ASME B16.9 membantu memastikan fitting dapat digunakan secara konsisten dalam berbagai kebutuhan proyek perpipaan.
Di Mana ASME B16.9 Fittings Digunakan?
ASME B16.9 fittings digunakan di banyak sektor industri yang membutuhkan sistem perpipaan kuat dan presisi. Pada industri oil and gas, fitting ini dapat digunakan pada pipeline, refinery, processing plant, dan sistem distribusi fluida.
Pada industri petrochemical, fitting ASME B16.9 digunakan untuk jalur bahan kimia, gas, uap, dan cairan proses. Di power plant, fitting ini banyak digunakan pada sistem steam, cooling water, fuel line, dan utility piping.
Selain itu, ASME B16.9 fittings juga digunakan pada industri manufaktur, shipbuilding, mining, water treatment, dan konstruksi fasilitas industri. Selama sistem membutuhkan sambungan butt weld yang kuat dan sesuai dimensi, standar ini dapat menjadi acuan penting.
Bagaimana Cara Memilih ASME B16.9 Fittings yang Tepat?
Pemilihan ASME B16.9 fittings harus disesuaikan dengan kebutuhan teknis proyek. Hal pertama yang perlu diperhatikan adalah jenis fitting yang dibutuhkan, seperti elbow, tee, reducer, cap, cross, atau stub end.
Setelah itu, pastikan ukuran nominal pipa atau NPS sudah sesuai dengan desain piping system. Perhatikan juga schedule atau ketebalan dinding fitting karena schedule akan memengaruhi kekuatan dan kesesuaian fitting dengan pipa utama.
Beberapa hal penting yang perlu dicek sebelum membeli ASME B16.9 fittings meliputi.
- Jenis fitting yang dibutuhkan
- Ukuran nominal pipa atau NPS
- Schedule atau ketebalan dinding
- Standar dimensi ASME B16.9
- Standar material seperti ASTM A234 WPB atau material lain yang sesuai
- Tipe konstruksi seamless atau welded
- Kesesuaian dengan tekanan dan temperatur kerja
- Kebutuhan dokumen seperti MTC atau Mill Test Certificate
- Marking produk pada badan fitting
Untuk proyek industri, fitting sebaiknya tidak dipilih hanya berdasarkan harga. Spesifikasi teknis harus menjadi pertimbangan utama agar produk yang digunakan benar-benar sesuai dengan kebutuhan sistem.
Bagaimana Cara Memastikan Kualitas ASME B16.9 Fittings?
Kualitas ASME B16.9 fittings dapat diperiksa melalui dokumen, marking, dan kondisi fisik produk. Dokumen seperti MTC biasanya dibutuhkan untuk memastikan material sesuai dengan standar yang diminta.
Marking pada badan fitting juga penting diperiksa. Produk yang sesuai standar umumnya mencantumkan informasi seperti ukuran, schedule, material, standar, heat number, dan identitas produsen. Informasi ini membantu proses inspeksi dan dokumentasi proyek.
Selain itu, pemeriksaan visual perlu dilakukan untuk memastikan fitting tidak mengalami kerusakan, retak, deformasi, cacat permukaan, atau cacat las. Pada proyek tertentu, inspeksi tambahan juga dapat dilakukan sesuai persyaratan engineering atau quality control.
Apa Keunggulan ASME B16.9 Fittings untuk Proyek Industri?
ASME B16.9 fittings memiliki beberapa keunggulan yang membuatnya banyak digunakan dalam proyek industri. Standar ini membantu menciptakan keseragaman dimensi sehingga fitting lebih mudah disesuaikan dengan sistem perpipaan yang sudah dirancang.
Selain itu, ASME B16.9 juga mendukung proses fabrikasi dan instalasi yang lebih terkontrol. Dengan dimensi yang jelas, pekerjaan pengelasan dan penyambungan pipa dapat dilakukan lebih presisi.
Keunggulan lain dari ASME B16.9 fittings adalah ketersediaannya yang luas. Fitting dengan standar ini tersedia dalam berbagai jenis, ukuran, schedule, dan material sehingga dapat digunakan untuk banyak aplikasi industri.
Butuh ASME B16.9 Fittings untuk Proyek Industri?
Jika Anda membutuhkan ASME B16.9 fittings untuk sistem perpipaan industri, PIP VALCON siap membantu menyediakan kebutuhan material sesuai spesifikasi proyek Anda.
Kami menyediakan berbagai produk piping material seperti pipe fittings, flange, valve, pipa, dan komponen pendukung lainnya untuk kebutuhan oil and gas, petrochemical, power plant, manufaktur, konstruksi industri, shipbuilding, hingga sistem utilitas.
Konsultasikan kebutuhan Anda bersama kami agar pemilihan fitting, ukuran, schedule, material, dan standar dapat disesuaikan dengan kebutuhan proyek.
Hubungi WhatsApp kami sekarang untuk informasi produk, ketersediaan material, dan penawaran terbaik.
FAQ Seputar ASME B16.9 Fittings
Apa itu ASME B16.9 fittings?
ASME B16.9 fittings adalah butt weld fittings yang mengikuti standar dimensi ASME B16.9 untuk kebutuhan sistem perpipaan industri.
Apakah ASME B16.9 mengatur material fitting?
Tidak secara utama. ASME B16.9 lebih fokus pada dimensi, toleransi, rating, testing, dan marking. Standar material biasanya mengacu pada ASTM.
Apakah ASME B16.9 fittings digunakan untuk sambungan las?
Ya. Standar ini digunakan untuk buttwelding fittings yang dipasang dengan metode pengelasan pada ujung pipa.
Apakah ASME B16.9 cocok untuk tekanan tinggi?\
Bisa, selama material, schedule, desain sistem, dan kondisi operasionalnya sesuai dengan kebutuhan tekanan kerja.
Apa arti NPS pada ASME B16.9 fittings?
NPS adalah Nominal Pipe Size, yaitu ukuran nominal pipa yang digunakan sebagai acuan dalam pemilihan fitting.
