Butt weld pipe fittings adalah komponen sambungan pipa yang dipasang dengan cara dilas langsung pada ujung pipa. Jenis fitting ini banyak digunakan pada sistem perpipaan industri karena mampu menghasilkan sambungan yang kuat, rapat, dan lebih stabil untuk aliran fluida bertekanan.
Dalam proyek oil and gas, petrochemical, power plant, shipbuilding, hingga sistem utilitas industri, pemilihan butt weld pipe fittings tidak bisa dilakukan sembarangan. Setiap fitting harus disesuaikan dengan ukuran pipa, material, tekanan kerja, temperatur, standar teknis, serta kebutuhan desain sistem perpipaan.
Apa Itu Butt Weld Pipe Fittings?
Butt weld pipe fittings adalah fitting pipa yang disambungkan ke pipa utama melalui proses pengelasan pada bagian ujungnya. Sambungan ini dibuat agar fitting dan pipa menyatu secara permanen sehingga cocok untuk sistem yang membutuhkan kekuatan mekanis tinggi.
Berbeda dengan threaded fitting atau socket weld fitting, butt weld fitting biasanya digunakan untuk ukuran pipa yang lebih besar dan sistem dengan tekanan lebih tinggi. Karena sambungannya dilas penuh, fitting ini dapat membantu mengurangi risiko kebocoran jika proses instalasi dilakukan sesuai prosedur.
Butt weld fittings juga memiliki bentuk yang mengikuti jalur aliran pipa, sehingga dapat membantu menjaga efisiensi aliran, mengurangi turbulensi, dan mendukung sistem perpipaan yang lebih stabil.

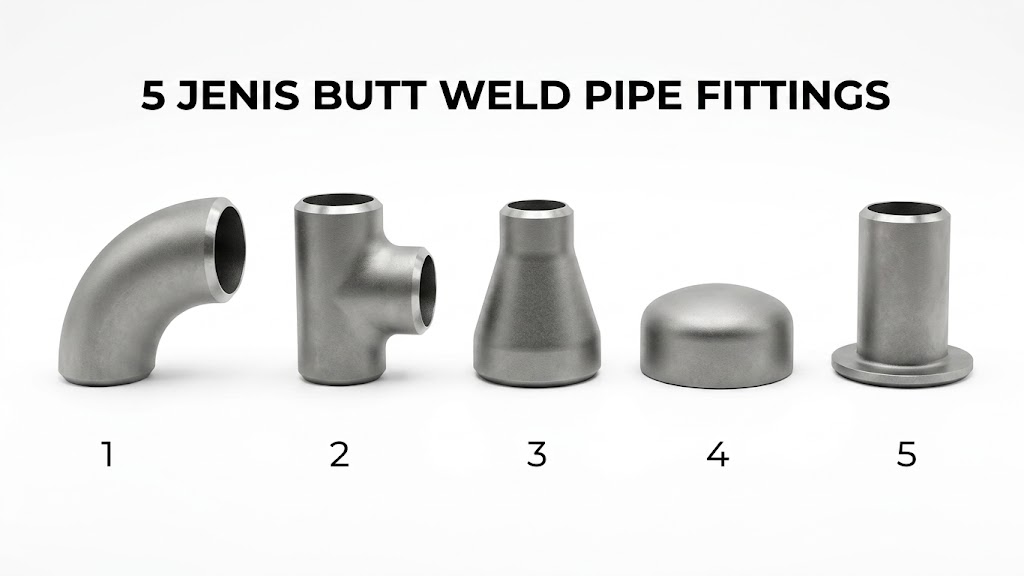

Apa Saja Jenis-Jenis Butt Weld Pipe Fittings?
Ada beberapa jenis butt weld pipe fittings yang umum digunakan dalam sistem perpipaan industri. Setiap jenis memiliki fungsi berbeda sesuai kebutuhan desain pipa.
- Elbow digunakan untuk mengubah arah aliran pipa, biasanya dalam sudut 45 derajat, 90 derajat, atau 180 derajat. Elbow sering dipakai pada sistem yang membutuhkan perubahan arah jalur pipa tanpa mengganggu aliran fluida secara berlebihan.
- Tee berfungsi untuk membagi atau menggabungkan aliran dari satu jalur pipa ke jalur lainnya. Tee tersedia dalam bentuk equal tee untuk ukuran cabang yang sama dan reducing tee untuk ukuran cabang yang berbeda.
- Reducer digunakan untuk menghubungkan dua pipa dengan diameter berbeda. Jenisnya terdiri dari concentric reducer dan eccentric reducer. Concentric reducer biasanya digunakan pada jalur vertikal atau sistem yang membutuhkan aliran simetris, sedangkan eccentric reducer umum digunakan pada jalur horizontal untuk menghindari penumpukan udara atau cairan.
- Cap digunakan untuk menutup ujung pipa secara permanen. Komponen ini sering dipakai pada bagian akhir sistem perpipaan atau titik yang disiapkan untuk pengembangan instalasi di kemudian hari.
- Stub end biasanya digunakan bersama lap joint flange. Jenis fitting ini membantu memudahkan proses pembongkaran dan perawatan pada sistem tertentu, terutama jika dibutuhkan akses inspeksi atau maintenance berkala.
Standar Apa yang Digunakan untuk Butt Weld Pipe Fittings?
Dalam industri, butt weld pipe fittings harus mengikuti standar tertentu agar dimensi, material, kekuatan, dan kualitas sambungan sesuai dengan kebutuhan proyek. Salah satu standar yang paling umum digunakan adalah ASME B16.9, yang mencakup dimensi, toleransi, rating, pengujian, dan marking untuk factory made wrought buttwelding fittings ukuran NPS 1/2 sampai NPS 48.
Untuk material carbon steel dan alloy steel, standar yang sering digunakan adalah ASTM A234/A234M. Standar ini mencakup wrought carbon steel dan alloy steel fittings untuk pressure piping serta aplikasi moderate dan high temperature service.
Selain itu, ada juga MSS SP-75 yang digunakan untuk high-strength butt-welding fittings pada sistem transmisi dan distribusi gas maupun oil bertekanan tinggi, termasuk pipeline, compressor station, dan metering station.
Dengan mengikuti standar tersebut, fitting yang digunakan dapat lebih mudah dicocokkan dengan spesifikasi proyek, drawing piping, kebutuhan pressure rating, serta persyaratan inspeksi teknis.
Material Apa yang Umum Digunakan pada Butt Weld Pipe Fittings?
Butt weld pipe fittings tersedia dalam berbagai material. Pemilihan material biasanya menyesuaikan jenis fluida, tekanan kerja, suhu, lingkungan, dan risiko korosi.
Material yang umum digunakan antara lain carbon steel, stainless steel, alloy steel, duplex, super duplex, dan material khusus lain untuk kebutuhan tertentu. Carbon steel banyak digunakan pada sistem umum dan industri berat. Stainless steel cocok untuk kebutuhan yang membutuhkan ketahanan korosi lebih baik. Sementara duplex atau super duplex digunakan pada lingkungan yang lebih agresif, seperti offshore, chemical plant, atau sistem dengan paparan korosi tinggi.
Pemilihan material yang tepat sangat penting karena kesalahan spesifikasi dapat menyebabkan penurunan performa sistem, risiko kebocoran, hingga kerusakan pada jalur perpipaan.
Apa Kegunaan Butt Weld Pipe Fittings dalam Industri?
Butt weld pipe fittings digunakan untuk berbagai kebutuhan sistem perpipaan. Komponen ini berperan dalam mengubah arah aliran, membagi aliran, menyambungkan pipa berbeda ukuran, menutup ujung pipa, hingga mendukung desain sistem yang kompleks.
Dalam industri oil and gas, butt weld fittings banyak digunakan pada pipeline, processing facility, refinery, dan sistem distribusi fluida. Pada industri petrochemical, fitting ini dipakai untuk jalur bahan kimia, gas, uap, dan cairan proses. Di power plant, butt weld fittings digunakan pada sistem steam, cooling water, fuel line, dan instalasi pendukung lainnya.
Komponen ini juga banyak digunakan pada proyek shipbuilding, konstruksi industri, water treatment, mining, dan manufaktur. Karena sifat sambungannya permanen dan kuat, butt weld fittings menjadi pilihan penting untuk sistem yang membutuhkan keamanan dan durabilitas jangka panjang.
Apa Keunggulan Butt Weld Pipe Fittings Dibanding Sambungan Lain?
Salah satu keunggulan utama butt weld pipe fittings adalah kekuatan sambungannya. Karena dilas langsung pada pipa, sambungan menjadi lebih kokoh dan cocok untuk aplikasi tekanan tinggi.
Selain itu, butt weld fittings juga memiliki tampilan instalasi yang lebih rapi dibandingkan beberapa jenis sambungan mekanis. Desainnya mendukung aliran yang lebih lancar, terutama jika fitting dipilih sesuai ukuran, schedule, dan standar pipa yang digunakan.
Keunggulan lainnya adalah ketersediaan material dan ukuran yang beragam. Hal ini membuat butt weld fittings dapat digunakan untuk berbagai jenis proyek, mulai dari sistem perpipaan standar hingga proyek industri dengan spesifikasi teknis yang lebih kompleks.
