Jual Gasket Industri Spiral Wound Jakarta

Jika Anda sedang mencari vendor yang jual Gasket industri Spiral Wound Jakarta, Anda tentu memahami bahwa komponen ini adalah garda terdepan dalam menjaga integritas sambungan flange pada tekanan dan suhu ekstrem.

PT PIP VALCON hadir sebagai distributor spesialis yang menyediakan berbagai tipe Spiral Wound Gasket (SWG) berkualitas tinggi. Kami melayani kebutuhan sektor migas, pembangkit listrik, hingga industri kimia di seluruh Jakarta dan Indonesia dengan produk yang memenuhi standar internasional ASME B16.20.

Apa Itu Spiral Wound Gasket?

Spiral Wound Gasket (SWG) adalah jenis gasket semi-logam (semi-metallic) yang dirancang khusus untuk menciptakan segel yang rapat pada kondisi kerja yang fluktuatif. Berbeda dengan gasket lembaran (sheet gasket) biasa yang bersifat statis, SWG memiliki sifat mekanis menyerupai pegas (spring-like property).

SWG dibuat dengan melilitkan pita logam tipis (biasanya berbentuk profil “V”) bersama dengan bahan pengisi lunak (filler). Gabungan antara kekakuan logam dan fleksibilitas filler ini memungkinkan gasket untuk “bernapas” atau mengembang dan menyusut mengikuti perubahan tekanan dan suhu di dalam pipa. Kemampuan ini disebut sebagai recovery rate, yang memastikan sambungan tetap kedap meskipun baut flange mengalami sedikit peregangan atau relaksasi.

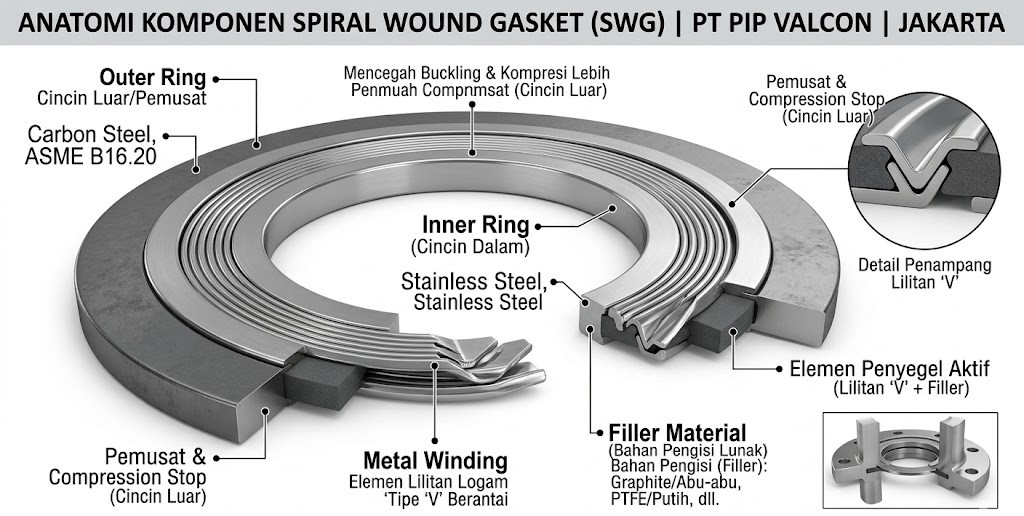

Anatomi Komponen Spiral Wound Gasket

Untuk memastikan Anda mendapatkan produk yang tepat saat melakukan pengadaan di Jakarta, sangat penting untuk memahami empat komponen utama pembentuk SWG:

A. Metal Strip (Hoop)

Ini adalah kerangka utama gasket yang terbuat dari pita logam tipis bermotif “V”. Material yang paling umum digunakan adalah Stainless Steel 304 atau 316L. Fungsi utamanya adalah memberikan kekuatan struktural dan daya balik mekanis agar gasket tetap mampu menekan permukaan flange meskipun berada di bawah beban berat.

B. Filler (Bahan Pengisi)

Terletak di antara lilitan logam, filler berfungsi sebagai elemen penyegel utama yang mengisi pori-pori dan ketidakteraturan pada permukaan flange.

• Graphite: Material paling populer untuk aplikasi suhu tinggi dan uap (steam).

• PTFE (Teflon): Digunakan untuk ketahanan kimia yang luar biasa, namun terbatas pada suhu menengah.

• Ceramic/Mica: Khusus untuk aplikasi suhu sangat ekstrem di atas $1000^\circ C$.

C. Outer Ring (Centering Ring)

Cincin logam padat yang terletak di bagian paling luar gasket. Fungsinya adalah sebagai alat pemusat agar gasket terpasang tepat di tengah-tengah lingkaran baut flange. Selain itu, cincin ini berfungsi sebagai pembatas kompresi agar lilitan utama tidak rusak akibat tekanan baut yang terlalu kencang.

D. Inner Ring (Cincin Dalam)

Meskipun opsional pada beberapa tipe, inner ring sangat krusial untuk aplikasi tekanan tinggi. Cincin ini mencegah lilitan gasket terdorong masuk ke dalam lubang pipa (buckling) dan melindungi permukaan flange dari turbulensi fluida yang bisa mengikis bahan pengisi.

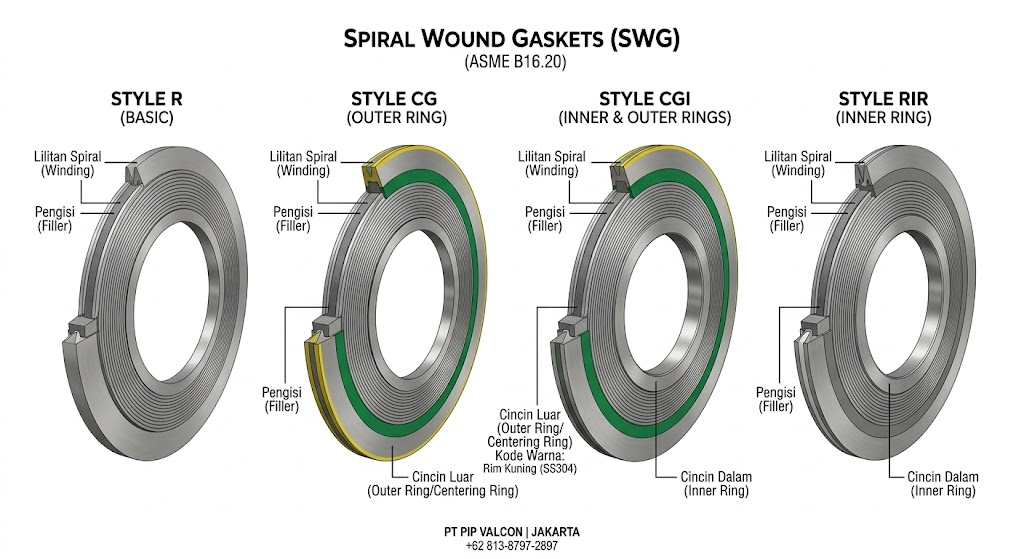

Jenis-Jenis Tipe SWG yang Tersedia

Sebagai pusat distribusi di Jakarta, kami menyediakan empat tipe utama berdasarkan standar ASME B16.20:

Tipe R (Basic Design)

Style R merupakan bentuk paling dasar dari Spiral Wound Gasket yang hanya terdiri dari gulungan pita logam (metal strip) dan bahan pengisi (filler) tanpa adanya tambahan cincin pelindung di bagian luar maupun dalam.

Karena desainnya yang minimalis, dimensi gasket ini harus dibuat sangat presisi agar pas dengan area sambungan. Gasket tipe ini tidak memiliki alat bantu pemusat otomatis, sehingga konsentrasi tekanan sepenuhnya bertumpu pada integritas lilitan spiral itu sendiri saat baut dikencangkan.

Biasanya digunakan pada flange tipe tongue and groove atau male and female di mana konstruksi flange itu sendiri sudah berfungsi sebagai pembatas gerak gasket.

Tipe RIR (With Inner Ring)

Style RIR adalah modifikasi dari desain dasar yang hanya menambahkan cincin logam di bagian dalam tanpa cincin luar. Fokus utama dari desain ini adalah untuk melindungi elemen spiral dari kerusakan akibat aliran fluida di dalam pipa tanpa menambah lebar dimensi luar gasket.

Cincin dalam ini juga berfungsi untuk mengisi ruang kosong antara ujung pipa dan lubang flange, sehingga meminimalkan turbulensi aliran dan mencegah akumulasi kotoran atau partikel padat di area sambungan.

Tipe ini sangat disarankan untuk sistem vakum atau sistem dengan aliran fluida berkecepatan tinggi guna mencegah erosi pada filler.

Tipe CG (With Outer Ring)

Style CG adalah jenis yang paling banyak digunakan di berbagai instalasi industri di Jakarta. Gasket ini dilengkapi dengan cincin logam padat di bagian luar yang berfungsi sebagai alat pemusat (centering device) agar gasket terpasang tepat di tengah lingkaran baut flange.

Cincin luar ini biasanya terbuat dari material carbon steel yang dilapisi anti-karat, dan berfungsi pula sebagai pembatas kompresi (compression stop) untuk mencegah kerusakan pada elemen spiral utama akibat pengencangan baut yang berlebihan.

Tipe CGI (With Inner & Outer Ring)

Style CGI merupakan varian paling lengkap dan tangguh yang menggabungkan cincin luar (outer ring) dan cincin dalam (inner ring). Kehadiran cincin dalam memberikan stabilitas struktural tambahan pada lilitan spiral, yang sangat krusial untuk mencegah fenomena buckling atau melengkungnya lilitan ke arah dalam lubang pipa.

Selain itu, cincin dalam bertindak sebagai pelindung bagi elemen penyegel dari kontak langsung dengan turbulensi fluida dan suhu tinggi yang dapat mengikis material pengisi (filler).

Standar Identifikasi Warna (Color Coding) SWG

Membedakan material gasket di lapangan bisa menjadi tantangan. Oleh karena itu, industri menggunakan standar kode warna pada bagian tepi (rim) cincin luar:

Panduan Pemasangan Spiral Wound Gasket

Banyak kasus kebocoran bukan disebabkan oleh kualitas barang, melainkan kesalahan prosedur pemasangan. Berikut tips dari tim teknis kami:

1. Bersihkan Permukaan Flange: Pastikan tidak ada sisa gasket lama atau karat yang menempel. Permukaan flange harus memiliki tingkat kekasaran (surface finish) yang sesuai (biasanya $125 – 250$ micro-inch).

2. Gunakan Gasket Baru: Jangan pernah menggunakan kembali SWG yang sudah pernah dikompres.

3. Teknik Pengencangan Baut: Gunakan metode silang (star pattern) dan gunakan kunci torsi (torque wrench) agar beban yang menekan gasket merata di seluruh permukaan.

Mengapa Membeli di PT PIP VALCON?

Mencari tempat yang jual Gasket Industri Spiral Wound Jakarta mungkin mudah, namun menemukan yang memiliki integritas dan dukungan teknis adalah hal lain. Keunggulan kami:

• Sertifikasi Material: Kami menyediakan laporan uji material untuk memastikan hoop dan filler sesuai pesanan.

• Custom Size: Selain ukuran standar (1/2″ hingga 24″), kami melayani pembuatan ukuran khusus hingga diameter besar untuk tangki atau reaktor.

• Harga Kompetitif: Sebagai distributor tangan pertama, kami memangkas rantai distribusi sehingga harga yang Anda dapatkan lebih efisien bagi anggaran proyek.

Pastikan operasional industri Anda berjalan mulus tanpa gangguan kebocoran. Percayakan kebutuhan penyegelan Anda kepada distributor yang mengerti spesifikasi teknis dan urgensi proyek Anda.

PT PIP VALCON: Mitra Gasket Industri Anda di Jakarta

WhatsApp / Telp: +62 813-8797-2897

FAQ Pertanyaan Seputar Spiral Wound Gasket

Berapa lama masa simpan (shelf life) SWG?

Selama disimpan di tempat kering dan tidak terkena sinar matahari langsung, SWG bisa bertahan bertahun-tahun. Namun, pastikan cincin luarnya tidak berkarat.

Bisakah SWG digunakan untuk pipa plastik (PVC/HDPE)?

Tidak disarankan. Tekanan yang dibutuhkan untuk mengkompresi SWG sangat besar dan dapat merusak atau memecahkan flange plastik.

Apa perbedaan Graphite filler dan PTFE filler?

Graphite tahan panas hingga 450C° (oksidasi), sedangkan PTFE hanya sekitar 260° namun memiliki ketahanan kimia hampir terhadap semua zat.

Apakah Spiral Wound Gasket (SWG) bisa digunakan kembali setelah dilepas?

Sangat tidak disarankan. SWG dirancang untuk mengalami deformasi permanen (pemampatan) saat baut flange dikencangkan guna menciptakan segel yang rapat. Jika digunakan kembali, daya balik (recovery) gasket sudah hilang, sehingga risiko kebocoran menjadi sangat tinggi.

Apa fungsi utama dari penggunaan Inner Ring pada tipe CGI?

Inner ring berfungsi sebagai pembatas kompresi tambahan untuk mencegah lilitan logam (hoop) terdorong masuk ke dalam lubang pipa (buckling) akibat tekanan tinggi. Selain itu, cincin ini melindungi elemen penyegel dari turbulensi fluida yang dapat mengikis bahan pengisi (filler).
