Weld neck flange adalah jenis flange yang memiliki leher panjang berbentuk tirus dan dipasang ke pipa menggunakan metode butt welding. Desain tersebut membuat beban dan tekanan dari pipa dapat didistribusikan secara lebih merata ke seluruh bagian flange.
Pemilihan flange harus mempertimbangkan tekanan kerja, temperatur, material pipa, karakteristik fluida, dan standar yang digunakan. Oleh karena itu, penting untuk memahami fungsi, kelebihan, serta aplikasi weld neck flange sebelum menggunakannya dalam suatu sistem perpipaan.
Apa Itu Weld Neck Flange?
Weld neck flange merupakan flange yang mempunyai bagian leher atau hub berbentuk tirus. Bagian leher tersebut kemudian disambungkan langsung dengan ujung pipa menggunakan pengelasan butt weld.
Ujung flange dan pipa biasanya dibuat dengan ketebalan yang sesuai agar proses pengelasan menghasilkan sambungan yang rata. Setelah pengelasan selesai, aliran fluida dapat melewati sambungan tanpa mengalami perubahan diameter yang terlalu signifikan.
Bentuk leher yang memanjang menjadi ciri utama weld neck flange. Leher tersebut membantu mengurangi konsentrasi tegangan pada area sambungan antara flange dan pipa.
Berbeda dari slip on flange yang dipasang dengan memasukkan pipa ke dalam flange, weld neck flange membutuhkan persiapan ujung pipa dan proses pengelasan yang lebih presisi.
Apa Fungsi Weld Neck Flange?
Fungsi utama weld neck flange adalah menghubungkan pipa dengan berbagai komponen dalam sistem perpipaan seperti valve, fitting, pompa, dan pressure vessel.
Selain itu, weld neck flange juga berperan dalam:
- Menahan tekanan tinggi dengan distribusi beban yang lebih merata
- Mengurangi konsentrasi tegangan pada area sambungan
- Mempermudah perawatan karena sambungan dapat dibuka kembali
- Menjaga keamanan sistem dengan sambungan yang kuat dan rapat
Apa Saja Bagian Weld Neck Flange?
Untuk memahami cara kerjanya, terdapat beberapa bagian penting pada weld neck flange.

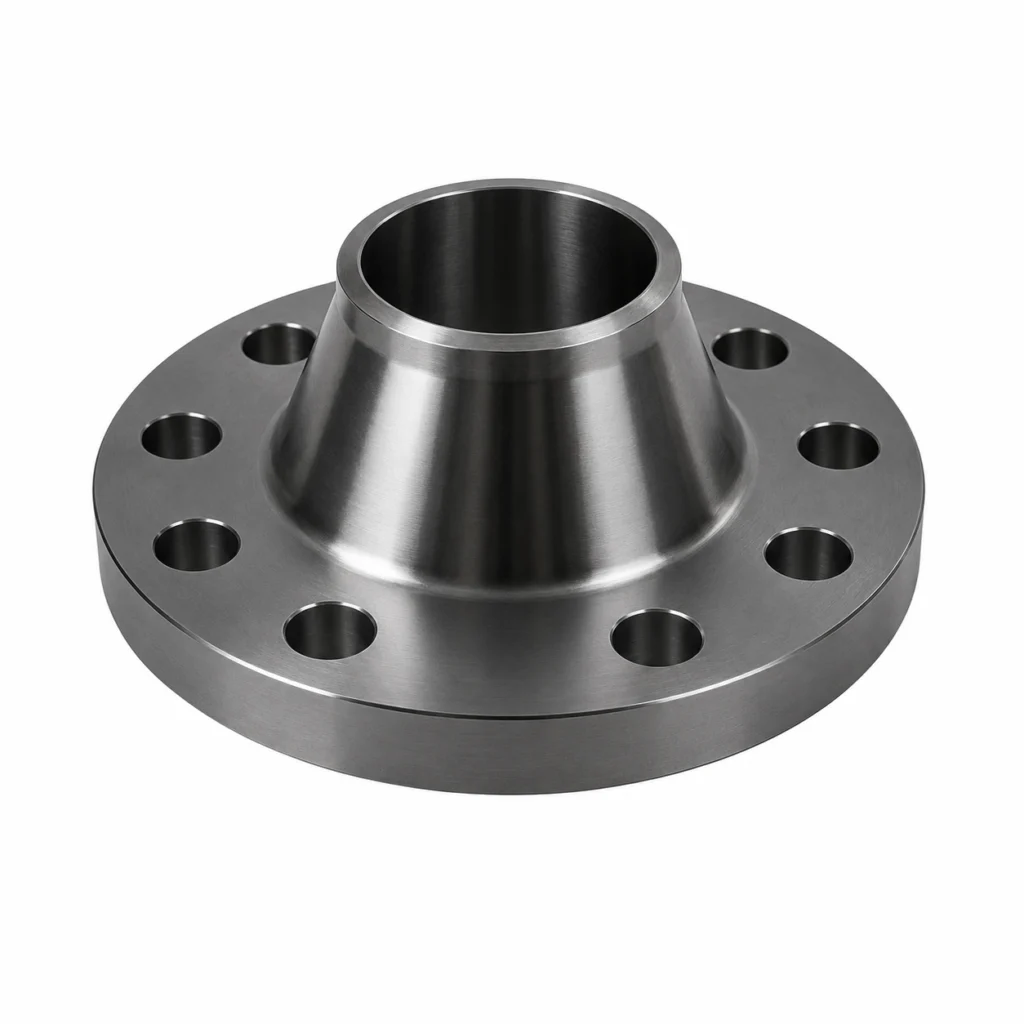

1. Tapered Hub
Tapered hub adalah bagian leher flange yang berbentuk tirus. Bagian ini menjadi penghubung antara badan flange dan ujung pipa.
Desain tirus membantu mendistribusikan tegangan secara bertahap sehingga beban tidak terkonsentrasi pada satu titik.
2. Bore
Bore merupakan lubang di bagian tengah flange yang menjadi jalur aliran fluida.
Ukuran bore perlu disesuaikan dengan diameter dalam dan ketebalan dinding pipa agar tidak menimbulkan gangguan aliran yang berlebihan.
3. Flange Face
Flange face merupakan permukaan tempat gasket diletakkan. Permukaan ini akan bertemu dengan flange lain ketika sambungan dikencangkan menggunakan baut.
Beberapa tipe flange face yang umum digunakan adalah raised face, flat face, dan ring type joint.
4. Bolt Hole
Bolt hole adalah lubang yang digunakan untuk memasukkan baut. Jumlah dan diameter lubang baut harus sesuai dengan ukuran serta kelas flange.
Kesalahan dalam menentukan konfigurasi bolt hole dapat menyebabkan flange tidak kompatibel dengan valve atau flange pasangannya.
Kelebihan dan Kekurangan Weld Neck Flange
Berikut adalah perbandingan kelebihan dan kekurangan weld neck flange dalam bentuk tabel agar lebih mudah dipahami:
| Aspek | Kelebihan | Kekurangan |
|---|---|---|
| Kekuatan Sambungan | Sambungan sangat kuat karena menggunakan butt welding | Membutuhkan proses pengelasan yang presisi |
| Ketahanan Tekanan | Cocok untuk tekanan tinggi dan kondisi ekstrem | Harus disesuaikan dengan material dan standar |
| Ketahanan Getaran | Tahan terhadap getaran dan beban mekanis | Tidak selalu diperlukan untuk aplikasi ringan |
| Risiko Kebocoran | Risiko kebocoran lebih rendah jika pemasangan benar | Kesalahan instalasi dapat menyebabkan kebocoran |
| Umur Pemakaian | Umur pakai panjang dengan perawatan yang tepat | Dipengaruhi oleh korosi dan kondisi operasi |
| Biaya | Investasi sebanding dengan performa tinggi | Harga lebih mahal dibanding flange sederhana |
| Instalasi | Sambungan stabil dan aman | Instalasi lebih lama dan butuh tenaga ahli |
Apa Material yang Digunakan untuk Weld Neck Flange?
Material weld neck flange harus kompatibel dengan material pipa, jenis fluida, tekanan, temperatur, dan kondisi lingkungan.
Beberapa material yang umum digunakan antara lain:
- Carbon steel
- Stainless steel
- Alloy steel
- Duplex stainless steel
- Nickel alloy
- Material khusus untuk lingkungan korosif
Carbon steel banyak digunakan pada sistem industri umum karena memiliki kekuatan mekanis yang baik. Sementara itu, stainless steel dipilih ketika sistem membutuhkan ketahanan korosi yang lebih tinggi.
Untuk lingkungan dengan temperatur tinggi atau fluida agresif, material alloy atau material khusus mungkin diperlukan. Pemilihannya sebaiknya mengacu pada spesifikasi engineering dan standar proyek.
Apa Standar Weld Neck Flange?
Weld neck flange umumnya diproduksi berdasarkan standar tertentu agar ukuran, material, pressure class, dan konfigurasi sambungannya konsisten.
Salah satu standar yang banyak digunakan adalah ASME B16.5. Standar tersebut mencakup berbagai ketentuan mengenai pressure-temperature rating, material, dimensi, toleransi, penandaan, pengujian, dan penetapan bukaan untuk pipe flange serta flanged fitting pada cakupan ukuran yang ditentukan.
Informasi lebih lanjut mengenai cakupannya dapat dilihat melalui halaman resmi ASME B16.5 Pipe Flanges and Flanged Fittings.
Selain ASME, proyek tertentu dapat menggunakan standar lain seperti DIN, EN, JIS, atau standar khusus berdasarkan kebutuhan pemilik fasilitas.
Hal penting yang perlu diperhatikan adalah dua flange yang akan disambungkan harus mempunyai spesifikasi kompatibel, terutama pada bagian berikut:
- Nominal pipe size
- Pressure class
- Flange facing
- Material
- Jumlah dan diameter bolt hole
- Outside diameter
- Bore dan ketebalan dinding
- Standar dimensional
Di Mana Aplikasi Weld Neck Flange Digunakan?
Weld neck flange banyak digunakan pada sistem perpipaan yang membutuhkan sambungan kuat dan stabil. Berikut ringkasan aplikasinya dalam bentuk tabel agar lebih mudah dipahami:
| Industri / Sektor | Aplikasi Utama |
| Minyak dan Gas | Jalur transportasi minyak, gas alam, dan fluida hidrokarbon bertekanan tinggi |
| Petrokimia | Sistem proses dengan temperatur tinggi dan fluida korosif |
| Pembangkit Listrik | Jalur steam, condensate, feed water, dan cooling water |
| Pertambangan | Sistem slurry, air proses, dan jalur dengan beban mekanis tinggi |
| Kilang & Fasilitas Proses | Sambungan valve, pompa, heat exchanger, dan pressure vessel |
| Industri Kimia | Sistem perpipaan dengan kebutuhan ketahanan korosi tinggi |
Bagaimana Cara Memilih Weld Neck Flange?
Pemilihan weld neck flange harus dilakukan berdasarkan data teknis sistem, bukan hanya berdasarkan diameter pipa. Berikut poin-poin penting yang perlu diperhatikan:
- Ukuran pipa: Pastikan nominal pipe size sesuai, termasuk diameter dalam dan ketebalan dinding
- Pressure class: Sesuaikan dengan tekanan dan temperatur kerja berdasarkan standar
- Material: Pilih material yang kompatibel dengan pipa dan fluida untuk mencegah korosi atau kegagalan
- Flange facing: Sesuaikan dengan jenis gasket dan flange pasangan (raised face, RTJ, dll.)
- Standar produk: Gunakan flange dengan standar yang sama agar kompatibel
- Dokumen teknis: Pastikan tersedia material certificate, laporan dimensi, dan dokumen inspeksi jika diperlukan
Baca juga: Jenis flange pipa lain yang sering digunakan industri
Butuh Weld Neck Flange untuk Proyek Industri?
Pastikan ukuran, material, pressure class, dan standar flange sesuai dengan kebutuhan sistem perpipaan Anda. Konsultasikan kebutuhan weld neck flange bersama Pip Valcon untuk mendapatkan produk yang tepat.
Hubungi WhatsApp kami sekarang: +6281227772777
FAQ Weld Neck Flange
Apa fungsi weld neck flange?
Weld neck flange berfungsi menghubungkan pipa dengan pipa lain, valve, fitting, pompa, atau peralatan industri menggunakan sambungan flange yang kuat dan dapat dibuka kembali.
Mengapa weld neck flange memiliki leher?
Bagian leher membantu mendistribusikan tegangan dari pipa menuju badan flange secara bertahap sehingga mengurangi konsentrasi tegangan pada area sambungan.
Apakah weld neck flange cocok untuk tekanan tinggi?
Ya, weld neck flange umum digunakan pada sistem bertekanan tinggi. Namun, kemampuan tekan aktual harus disesuaikan dengan material, pressure class, temperatur, ukuran, dan standar produk.
Apa perbedaan weld neck dan slip on flange?
Weld neck flange dipasang menggunakan butt welding dan memiliki leher tirus. Slip on flange dipasang dengan memasukkan pipa ke dalam flange sebelum dilakukan pengelasan.
Apa material weld neck flange?
Material yang umum digunakan meliputi carbon steel, stainless steel, alloy steel, duplex stainless steel, dan berbagai material khusus untuk kondisi korosif atau temperatur ekstrem.
